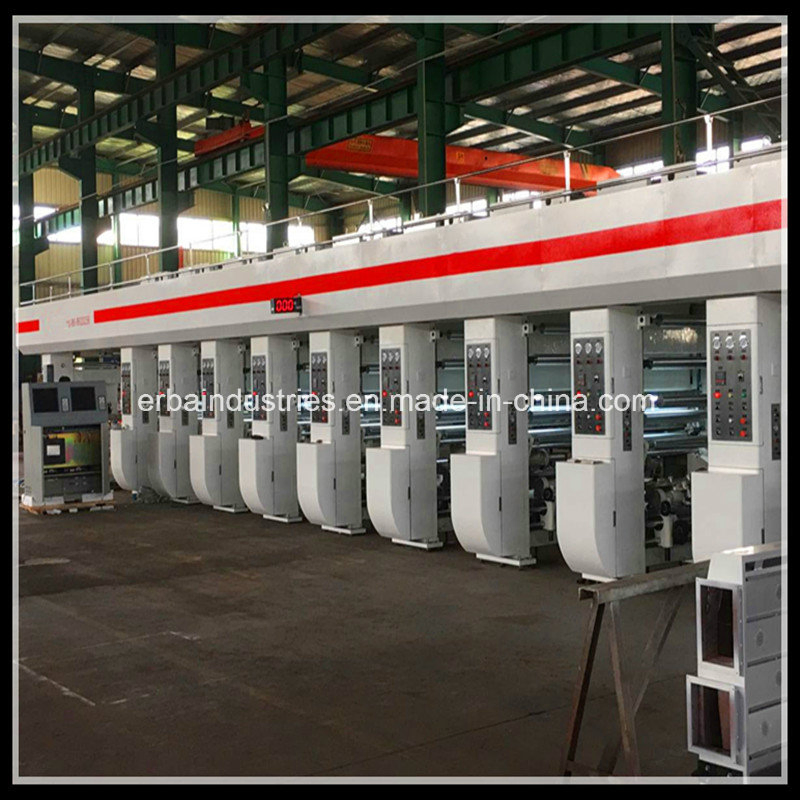

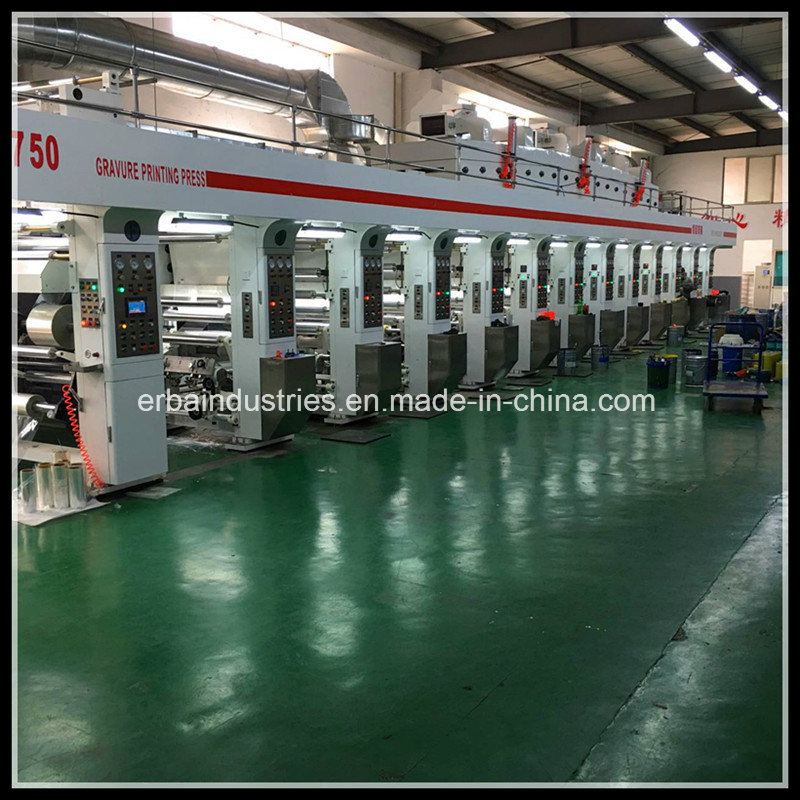

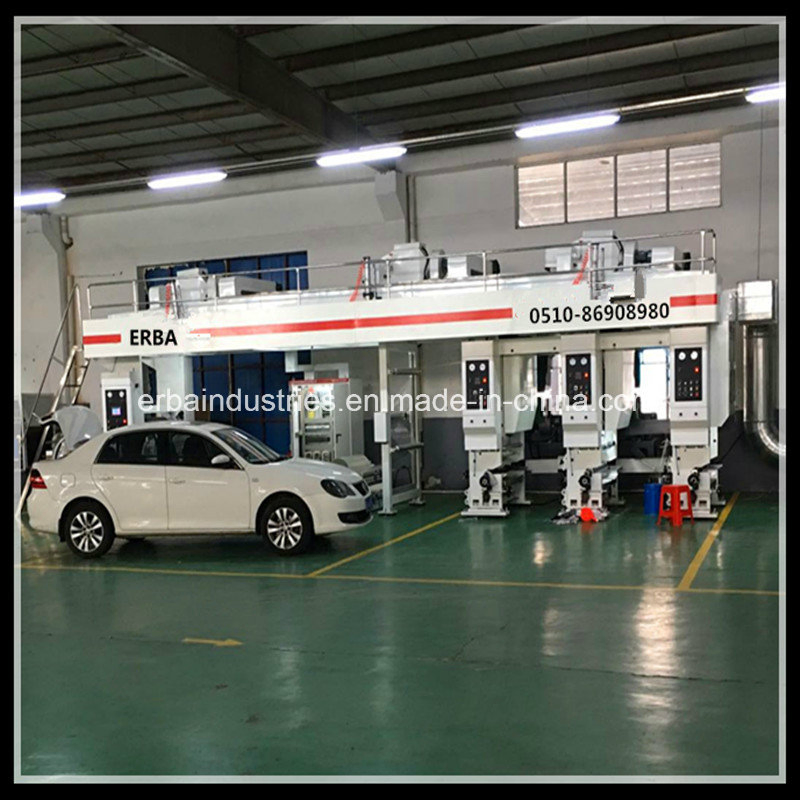

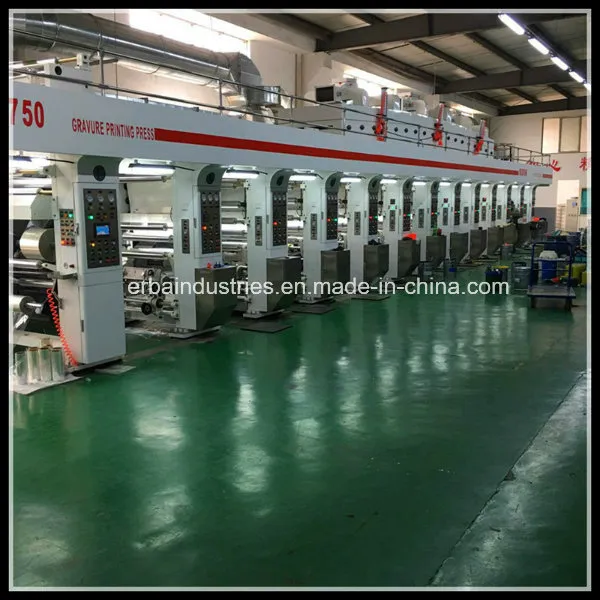

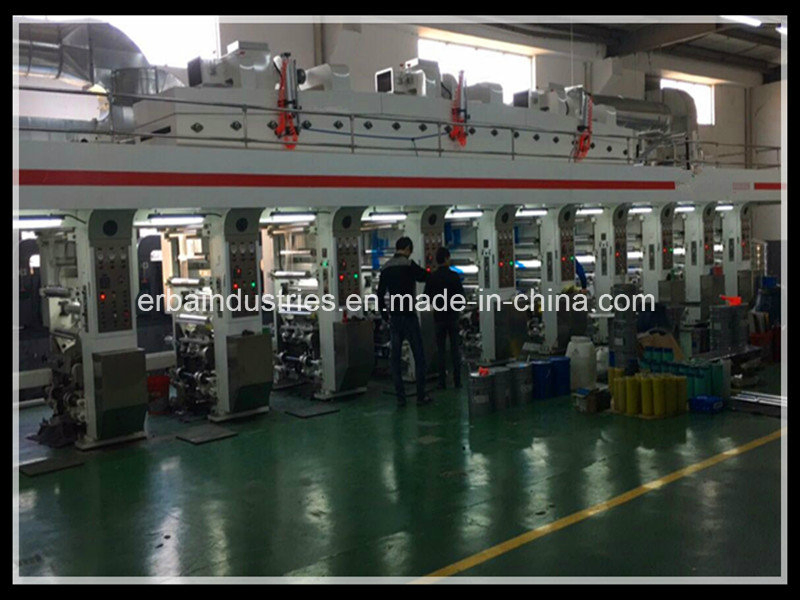

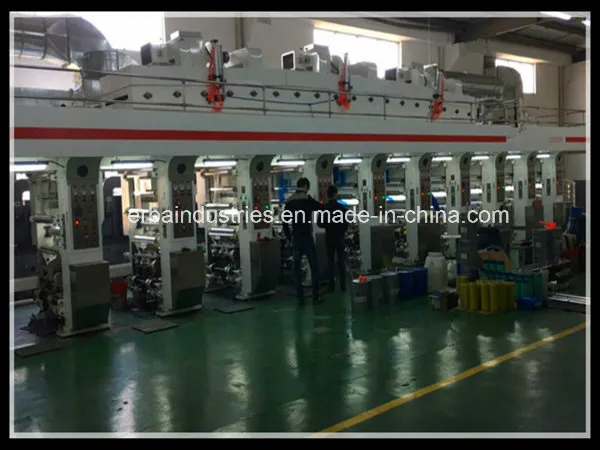

Máquina de Impressão Rotogravura de Alta Velocidade Computerizada 9-Color

1 / 5

Máquina de Impressão Rotogravura de Alta Velocidade Computerizada 9-Color

Costumização:	Disponível
Serviço pós-venda:	disponível
Garantia:	1 ano

Enviar consulta

Descrição do produto

Informação Básica

N ° de Modelo EHY

Certificação CE

Condição Novo

Sistema Suportado WindowsXP32

Serviço Pós-Venda Engenheiros disponíveis no estrangeiro

Interface de Impressão USB 3.0

Material Aplicável Película, Papel, Plástico

Disposição de Cores Prima Gravura Combinada

Utilização Embalagem rígida e flexível, publicação

Modo de Alimentação Máquina de impressão gravura web

Grau Automático Automático

Cor e Página Multicolor

Estrutura Máquina rotativa

Largura da Web 850 mm, 1050 mm, 1250 mm

Material Película e papel de plástico

Velocidade 220 m/min

Método Seco Eléctrico, Vapor, Óleo térmico, Gás

Pacote de Transporte Pacote de exportação padrão

Origem Jiangsu, China

Código HS 84431700

Capacidade de Produção 300 conjuntos/ano

Descrição de Produto

Máquina de impressão gravura de alta velocidade para película de plástico e papel

ESPECIFICAÇÃO PRINCIPAL

Parâmetro	Especificação
Quantidade de cor	1-12
Máx. Largura da impressão	350 mm
Velocidade mecânica	220 m/min
Velocidade de impressão	200 m/min (variável devido a tinta, película, familiaridade do operador)
Precisão do controlo de cores	± 0,1 mm (variável devido a tinta, película, familiaridade do operador)
Máx. Diâm. Desbobinar/rebobinar	Φ1000mm
Gama de tensão	3 ~ 25 kgf
Precisão do controlo de tensão	± 0,1 kgf
Núcleo, I.D., da matéria-prima	Φ76mm
Fonte pneumática	0,6 MPa
Pressão do rolo de impressão	370 kgf
Intervalo de movimento transversal da lâmina do médico	± 5 mm
Modo de secagem	Aquecimento eléctrico
Potência de aquecimento	25 × 8 (200 kW)
Motor de correio	11 kW
Consumo de energia	235 kW
Tamanho da máquina	20500 × 4500 × 3700 (mm)
Peso da máquina	30000kg
Velocidade automática para cima/para baixo até à velocidade alvo gradualmente
Máx. O limite de velocidade pode ser definido para materiais ou tamanhos de garrafas diferentes
O estado de ralenti ou funcionamento pode ser trocado

MATERIAL DE IMPRESSÃO

Material	Espessura / Gramagem	Material	Espessura / Gramagem
OPP	18 ~ 60μm	PET	12 ~ 60μm
PE	40 ~ 80μm	BOPP	19 ~ 60μm
CPP	20 ~ 60μm	NY	12 ~ 50μm
PVC	20 ~ 80μm	-	-
Papel	30 ~ 80 g/m²	-	-

CONFIGURAÇÃO PRINCIPAL

Unidade de relaxamento

Estrutura: Tipo de torre com suporte independente para desanuviar
Modo de carga da correia: Veio pneumático
Sistema de controlo de condução independente: Sistema de controlo de conversão de frequência Vector
O sensor oposto posiciona automaticamente o novo moinho durante descontraia
Detecção de tensão: Deslocamento do cilindro de dança acoplado a cilindro de ar de fricção mini
Controlador de tensão automático: Ecrã táctil e PLC (Siemens) com controlo em circuito fechado
Pré-condução do rolo em espera antes da troca e união automática
Limite de posição automático para desenrolar o suporte
Parâmetros: Largura máx. 850 mm | Diâmetro máx. Φ750mm | Motor 2 × 3 kW | Rotação 1r/min | Tensão 3 ~ 25 kgf (Precisão ≤ 3%)
Característica: Troca e união de rolo sem paragens para alta eficiência e redução de desperdício

Unidade de alimentação

Impressão mútua com rolo de aço (Φ200mm) e rolo de borracha (Φ135mm)
Rolo de aço controlado por conversão de frequência vetorial importada; rolo de borracha pneumático
Detecção e controlo automático de tensão por cilindro de dança de fricção mini, ecrã de toque e PLC
Parâmetros: Motor 1,5 kW | Pressão máx. 200 kgf | Tensão 3 ~ 25 kgf (Precisão ≤ 3%)
Característica: Impressão mútua e controlo de tensão integrado com a máquina principal para estabilidade

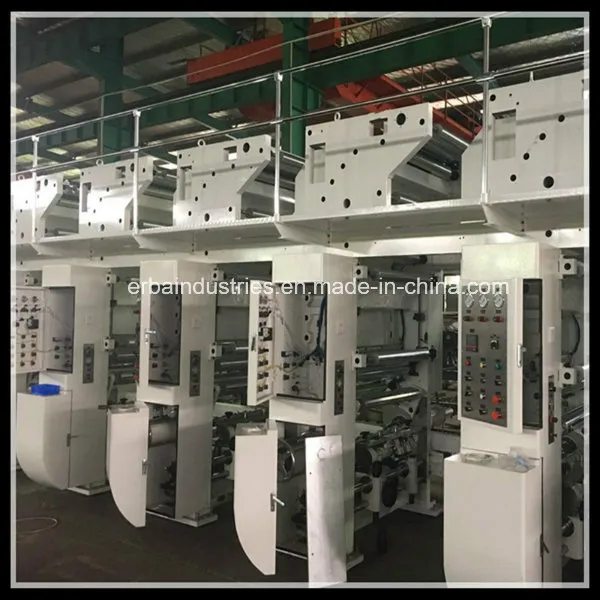

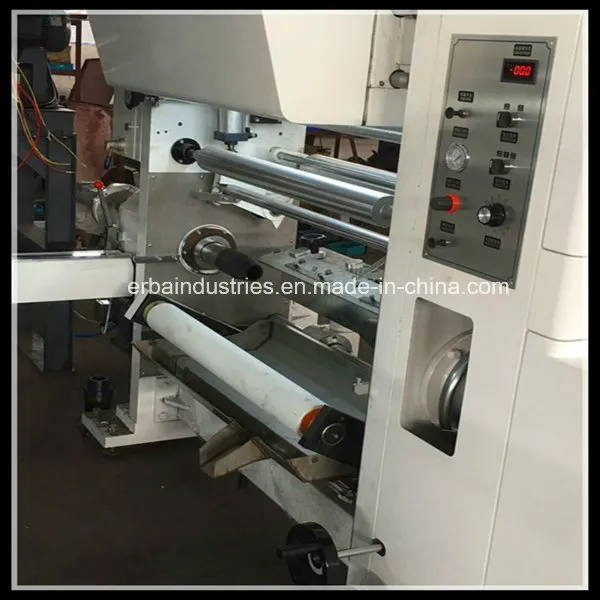

Unidade de impressão

Tipo de estrutura: Sem Shaftless (troca rápida de cilindros)
Estilo de braço para borracha de impressão para compensação de tensão estável
Lâmina pneumática de três direções para posicionamento ideal do médico
Bandeja de tinta de refluxo automático com ajuste manual de subida/descida
Caixa de velocidades totalmente fechada para condução principal
Parâmetros: Comprimento do cilindro 480 ~ 850 mm | Diâmetro Φ125mm | Pressão máx. 370 kgf | Movimento do médico ± 5 mm (Pressão 10 ~ 150 kgf)
Característica: Gama completa para compensação de cores e ajuste simplificado

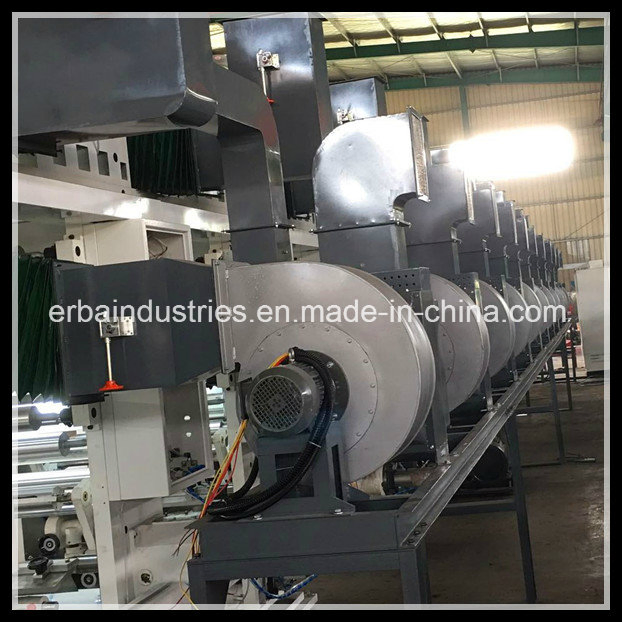

Unidade de secagem

Controlo individual de temperatura constante inteligente para todas as cores
Injetor de ar quente afiado com sistema de aquecimento elétrico e de óleo quente
Armário de abrir/fechar pneumaticamente com guia e carrinho
Parâmetros: Comprimento da correia na caixa 1300 ~ 1500 mm | Velocidade do ar 35 m/s | Quantidade de injetores: 8 | Fluxo máx. 3000 m³/h | Ventilador 1,5 kW por cor | Precisão ± 1ºC
Característica: Pressão negativa interna que evita a saída de ar quente

Unidade de saída de alimentação

Impressão mútua com rolo de aço (Φ200mm) e rolo de borracha (Φ135mm)
Rolo de aço controlado por conversão de frequência vectorial importado; rolo de borracha pneumático
Sistema de deteção de tensão e estabilização por rolo de dança via PLC e ecrã de toque
Parâmetros: Motor 1,5 kW | Pressão máx. 200 kgf | Tensão 3 ~ 20 kgf (Precisão ≤ 3%)
Característica: Controlo independente e integrado para garantir a tensão contínua

Unidade de rebobinagem

Estrutura: Tipo de torre com suporte independente
Veio pneumático e sistema de controlo de conversão de frequência Vector
Posicionamento automático do novo moinho por sensor óptico
Controlo de tensão em circuito fechado por PLC (Siemens) e cilindro de dança de fricção mini
Parâmetros: Largura máx. 1150 mm | Diâmetro máx. Φ750mm | Motor 2 × 3 kW | Tensão 3 ~ 25 kgf (Precisão ≤ 3%)

Estrutura e rolo-guia

Estrutura em ferro fundido de alta resistência e baixo esforço
Design em estilo de módulo com rolos estrategicamente dispostos para fluxo suave da rede
Estabilidade otimizada por centro de maquinação de alta precisão

Sistema de controlo de cores

Sistema de controlo vertical de cor (para cima e para baixo)
Modelo: KESAI 2000B (Precisão de ± 0,1 mm)
Velocidade operacional: 5-300 m/min com precisão de impressão abrangente de ± 0,1 mm
Equipado com 1 conjunto de sistema colorido vertical (7 passagens), 7 olhos elétricos e 7 motores coloridos

Unidade principal de condução

Condução através do motor principal (11 kW) e veio principal (Φ40mm)
Caixa de velocidades para cada unidade de impressão com ligação flexível por embraiagem
Arranque suave a baixa velocidade com carga máxima e aceleração automática

Controlo de tensão e Segurança

Controlo de tensão de quatro fases e sistema integrado de luz de segurança

Perguntas Frequentes (FAQ)

1. Qual é a velocidade de impressão e precisão cromática desta máquina?

A máquina apresenta uma velocidade mecânica de até 220 m/min, com velocidade de impressão prática de 200 m/min. O sistema de controlo vertical KESAI 2000B garante uma precisão de registro de cores de ± 0,1 mm.

2. Quais materiais podem ser processados por este equipamento?

Este modelo é altamente versátil, suportando películas plásticas como OPP (18~60μm), PET (12~60μm), PE (40~80μm), BOPP (19~60μm), CPP (20~60μm), NY (12~50μm), PVC (20~80μm) e também papel com gramagens de 30 a 80 g/m².

3. Como funciona a troca de rolos nas unidades de relaxamento e rebobinagem?

Ambas as unidades contam com uma estrutura tipo torre que realiza a troca e união automática de rolos sem necessidade de paragens no processo de produção, aumentando significativamente a produtividade e reduzindo os desperdícios.

4. Que tipo de sistema de secagem é utilizado na máquina?

Possui unidades de secagem independentes para cada cor, equipadas com injetores de ar quente. O aquecimento pode ser elétrico ou a óleo térmico, com controlo inteligente de temperatura constante de alta precisão (± 1ºC).

5. Como é feito o controle de tensão durante o percurso do material?

O controle é feito em quatro fases de circuito fechado, utilizando cilindros de dança acionados por cilindros pneumáticos de fricção mini e gerenciados por CLP (Siemens) e ecrã táctil para garantir uma flutuação mínima (precisão ≤ 3%).
